Primena

Na priključcima koji rade sa kotlovima na čvrsto gorivo koji imaju bojler ili izmenjivač toplote u hitnim slučajevima, mora biti instaliran jedan ili više ventila za termički ispust. Bolja je bezbednost grejnih priključaka koji kao kotao koriste šporet na čvrsta goriva.Fenomen povišene temperature posebno se manifestuje u letnjem periodu kad je isključen grejni priključak, a opterećenje je u akumulacionom bojleru. Zato je ovim kotlovima neophodan posebno projektovan sigurnosni uređaj.

Funkcionisanje

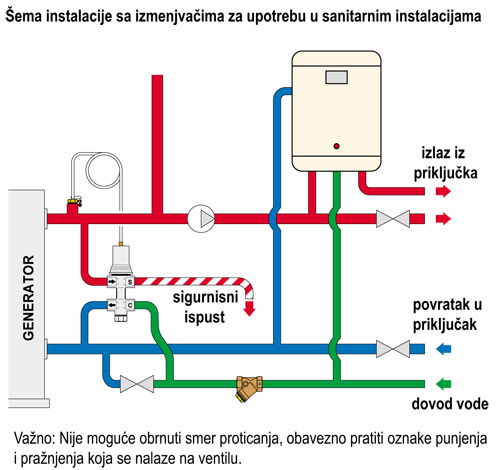

Ventil za termički ispust sa dvostrukim efektom, sjajno rešava probleme bezbednosti u grejnim instalacijama koje kao izvor toplote koriste šporete na čvrsta goriva i kamine. Radi se o uređaju koji u sebi ima ventil za termički ispust i ventil za punjenje koji deluju istovremeno na komandu daljinskog senzora. Uređaj koji je povezan na ispust i na hidro mrežu (punjenje) pri postizanju kritične temperature, stvara cirkulisanje hladne vode u kotlu dok se temperatura ne spusti ispod vrednosti na kojoj reaguje osetljivi element. U tom momentu istovremeno se zatvaraju ispust i punjenje. Ovaj uređaj ovako funkcioniše i u slučaju havarije osetljivog elementa.

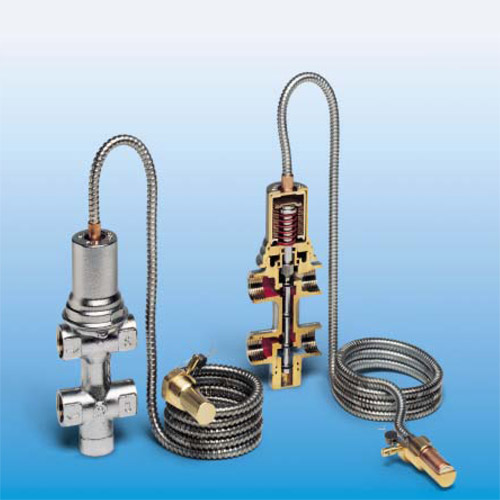

Konstrukcione karakteristike

Telo ventila i ostali njegovi važni delovi izrađeni su od mesinga CuZnPb2 i hromirani. Opruga je izrađena od nerđajućeg čelika AISI 304, zaptivači su od etilen-propilena otpornog na temperaturu do 140oC. Mada je malih dimenzija sa kapilarnim delom koji je zaštićen od pocinkovanim omotačem.

Tehničke karakteristike

• - Temperatura ispusta: 100oC (+ 0oC - 5oC)
• - Maksimalna radna temperatura: 110oC
• - Maksimalni pritisak u vodovodnoj mreži: 6 bar
• - Protok ispusta sa Dp=1 bar: 1800 l/h
• - Priključci na cevi: Ž 1/2"
• - Dužina kapilare: 1300 mm
